發布時間:2025-01-06
瀏覽次數:
柵板式接線端子是什么?柵板式接線端子,也稱“柵欄式端子”、“日式端子”、“美式端子”,也因其系列產品大都以黑色為主,也可稱為黑色端子。產品結構簡單,主要由塑殼+螺絲(含墊片)組成。

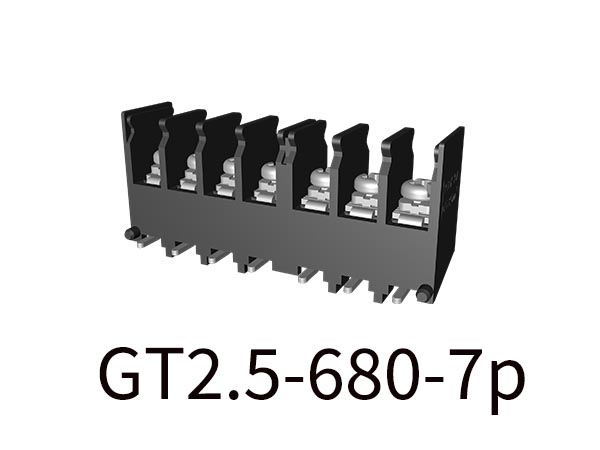

柵欄式端子長什么樣/柵板式端子圖片
柵欄式接線端子分類
目前柵欄式接線端子按照其間距可以分為6.80mm、7.62mm、8.60mm、10.00mm等;
按照其設計結構,可以分為單層式、雙層式、貫通式等。
至于柵欄式接線端子型號,這里不同廠家的命名規則是不同的。
柵欄式接線端子應用場景
如今柵欄式接線端子廣泛應用于安防、電源、變頻器、電動機、運動控制、注塑機控制、可編程電源、傳感器控制板等電子電器行業中。
柵欄式接線端子怎么接線
目前柵欄式接線端子接線是很簡單的,在電氣行業應用的比較多,這種接線端子是用螺絲固定的,需要先用螺絲刀將螺絲松開,接著將接的電線插入螺絲孔深處,然后用螺絲刀將壓線的螺絲擰緊,這樣一根電線就接好了,具體如下:
1)把電線的絕緣皮去除6到8mm,再將露出的導線插入端子里;
2)使用螺絲刀擰緊頂端的螺絲,并用手拉幾下,看是否會出現電線脫落的情況;
3)最后確定導線與端子連接牢固后,再將開關按下,待燈亮起后,說明端子接線成功。
以上就是柵板式接線端子產品的介紹,希望對你了解柵欄式端子有所幫助!更多關于卓能柵板式端子型號和參數,請咨詢在線客服人員喲!
